你好，这里是BIMBOX，我是老孙。
前段时间，BOX的两位小同伴@周焜和@妙妙给我们留言，推荐了一套免费的Revit插件，名字叫DiRoots。老孙去下载试用了一下，当即就给了四个字的评价：神级插件！
我以为它不仅可以进步个人和团队的工作效率，大幅度减少重复劳动的工作量，还能给团队带来更规范的工作方法，甚至改变团队做项目标方式。
DiRoots是一款多个插件的聚集，每一款都有独立的功能，每一款也都永久免费，你可以根据自己的需求随意安装。
总体来说，DiRoots能够帮助你实现下面这些事儿：
批量创建和导出图纸
在项目里批量创建大量族参数
BIM模子与Excel表的神奇联动
海量族库一键管理
快速给一批构件「打包」
轻松给大量构件上颜色
构件智能批量编号
把任何表格扔进模子里
下面咱们先展开聊聊这些功能，末了来给你说说老孙专门讲解这个插件的一门快速上手课程。
批量创建和导出图纸
用Revit做设计，到末了一步都是创建一系列的图纸，再导出成DWG文件。
大一点的项目动辄有上百张图纸，每张都要逐个创建、选择图框、拖入视图、定名整理、导出打印，效率特别低。
DiRoots提供了一种神奇的上帝视角，你可以在一个表格界面里，宏观地控制每张图纸的新建、编号和定名，甚至能控制每张图纸包罗哪些视图、表格和图例。调整好之后，点击一下生成，所有图纸就都被批量创建好了。

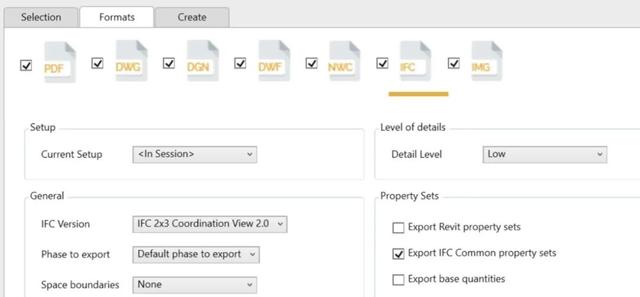

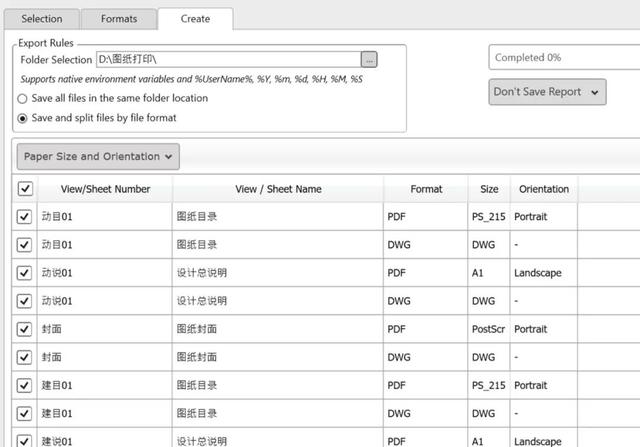

创建完成之后，导出图纸也很轻松，你可以选中所有图纸，或者按需求筛选出一部门图纸，批量导出成PDF、DWG、DGN、DWF等图纸格式。
除了导出通例的图纸格式，还能把3D视图批量导出成Navisworks和IFC，可以合并文件也可以按视图分开，会根据不同格式分不同文件夹储存，这样我们在交付中间三维格式的时候也省心了。
在项目里批量创建大量族参数
这但是一个神级功能。
咱们的Revit项目都是由一系列的族构成的，编写这些族的时候并不会考虑以后需要的所有参数，等项目推进到一定阶段，需要在大量族里参加新的参数，比如编码、成本、设备型号等信息，这可就麻烦了，一个个打开族添加参数，想想就头大。
Diroots提供了两种给文件添加参数的办法。

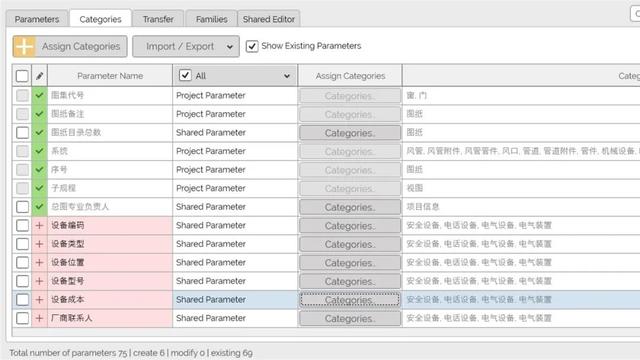

第一种是批量添加项目参数，你可以设置参数的规程和类型，比如文字、数字、长度、材质等，也可以设置这个参数作用于哪些族类型，这样操作之后，整个项目里所有对应类型的族就已经拥有了这些参数了。

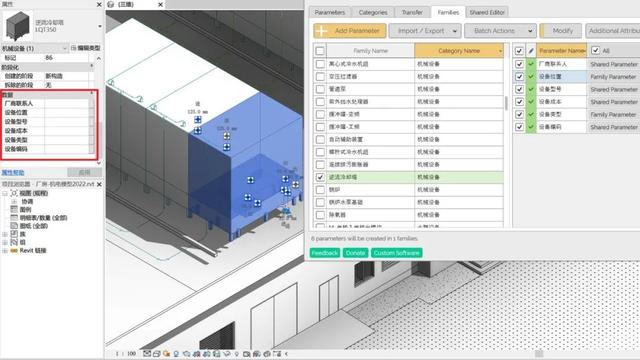

第二种方法更方便，直接在项目文件里批量把参数写进族文件里，一步操作几百个参数就创建好了，都不需要你一个个打开编辑族文件。

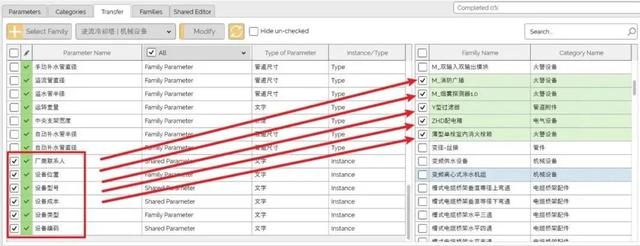

如果项目中已经有一个族，里面有你需要的所有参数，那你连创建参数的工作都省了，直接选择这个族，就可以像病毒扩散一样，把参数精准通报到你盼望的其他族里。

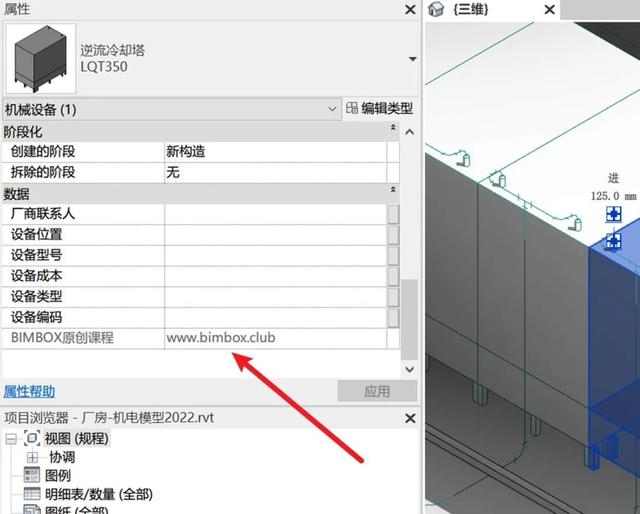

悄悄告诉你个机密功能，这个插件创建参数的时候，还能让参数变得不可修改，别人无论是在项目里还是编辑族，都不能修改参数名和参数值，这时候插入个版权声明之类的，再适合不过了。
BIM模子与Excel表的神奇联动
随着项目交付标准越来越高，模子的数据量越来越大，这两年「数模分离」的头脑越来越火，就是由于我们在模子里操作数据，是一个个族、一条条数据去修改，效率当然是很低，这些海量数据要到Excel表格里进行编辑才高效，而DiRoots就提供了强大的表格联动功能。
这个功能首先实现的就是参数值的批量填写和修改。
前面我们说批量创建参数，这些参数被写到每个族里，可以靠DiRoots根据项目标现实情况填写不同的数值。

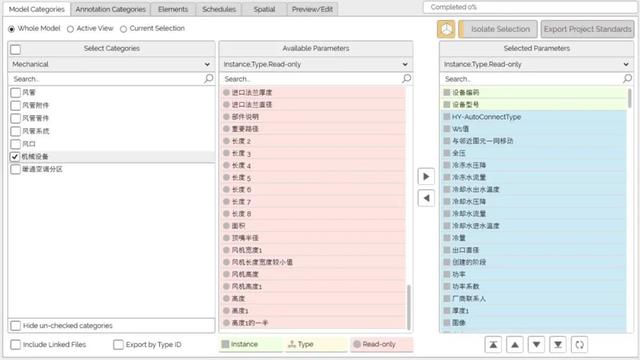

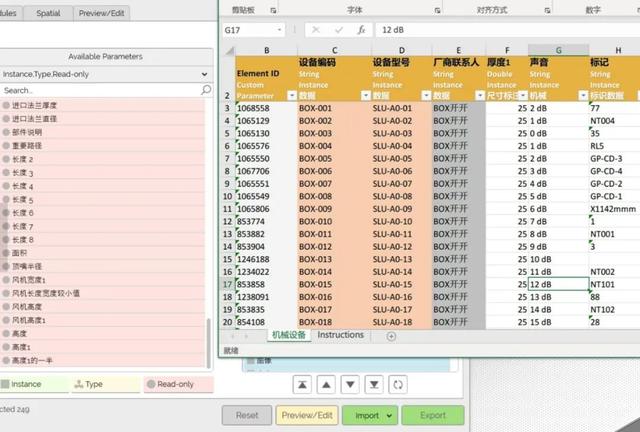

你可以在项目中选择某些类型的族，再进一步选择参数，只要一个按钮就能导出成一张Excel表格。
下面的工作就轻松了，你可以在Excel表里批量填写、复制数值，可以自己做公式，甚至直接把甲方的参数需求表粘贴进来。
数值填写完成之后，再用DiRoots把这张表格导入到BIM模子里，只要几秒钟的时间，所有数值就被批量写到对应的族里了。
有一位朋友对我说，他们原来给甲方做项目，交付的文件里每一个族都需要填写大量运维相关的参数值，他们公司有两个工程师啥也不干，专门负责录入数据，一个项目要干上好几天，厥后用了Dynamo效率才高了一些。
如今有了DiRoots，原本好几天的工作量，一两个小时就能搞定了，而且还完全不需要用Dynamo。

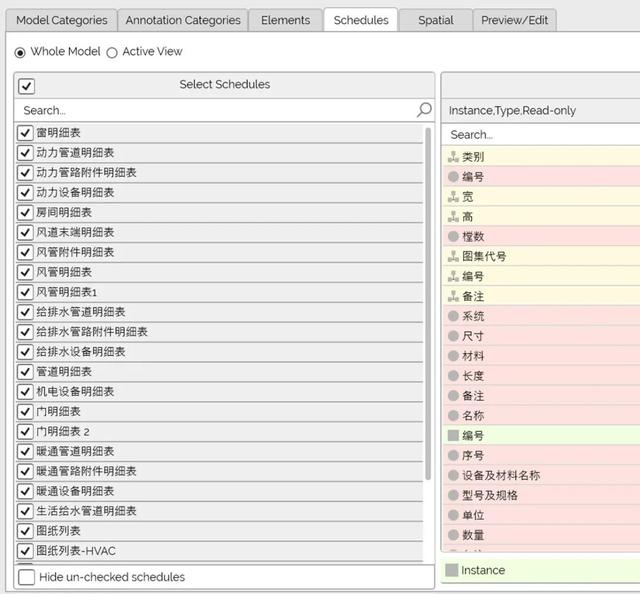

除了批量填写数据之外，DiRoots还能实现Revit中的材料表与Excel表的联动，批量导出、批量编辑、再批量导入，修改表格数据更随手了。
海量族库一键管理

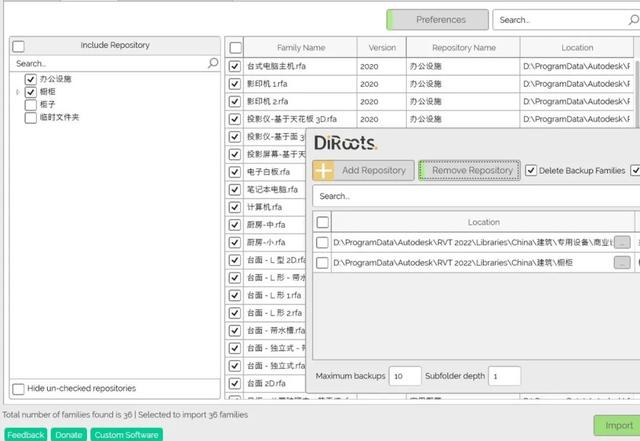

每个项目都有大量的族要载入，团队里一样平常都是各自建族，没有同一的常备族库。用DiRoots，可以批量在电脑中载入大量的族，你还能把不同的文件夹存成不同的快捷方式，每次只要在插件里直接勾选，就能选择载入哪些族。

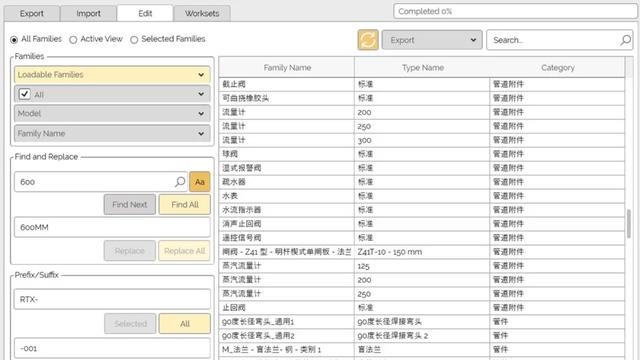

许多项目都有对族的规范定名要求，团队自己整理族库的时候也不能乱取名字，Revit原生功能想批量改族名非常麻烦，用DiRoots，你可以按照不同条件筛选项目里面的族，批量改名、批量更换、批量加前后缀，都非常方便。
你还可以通过插件，按照分类把自己要保留的族筛选出来，一键把所有的族批量导出到当地，不同的族种别还可以自动存放到不同文件夹。
通过这几个动作，再联合咱们前面说到的族参数批量修改功能，你的团队就能在一个项目文件里，实现大量族文件的批量导入、批量创建和修改参数，末了批量导出，把存放分散、定名不规则的族整理归类，积累规范化族库的效率高到爆炸，每做一个项目都会有大量可以复用的族被整理出来，每个项目都是对族库的重新迭代。
快速给一批构件「打包」
这是一个干活儿时候让人很爽的功能。

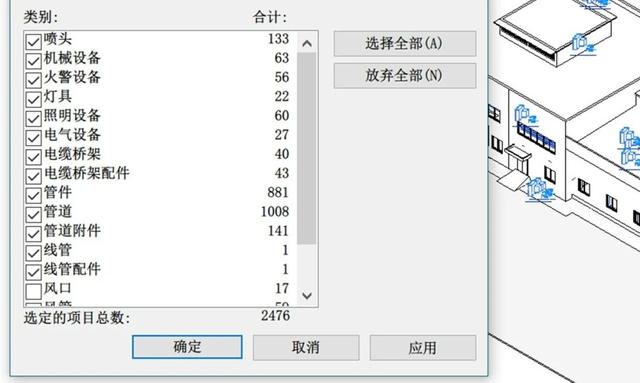

Revit原生功能自带一个过滤器，当你框选视图中的许多东西，可以打开它，按照族种别勾选你想选中的那部门构件，再进行下一步的操作。
不过如果你想再按照各种参数去做进一步的筛选，并且想把常用的构件选择集保存下来随时调用，就比较麻烦了。

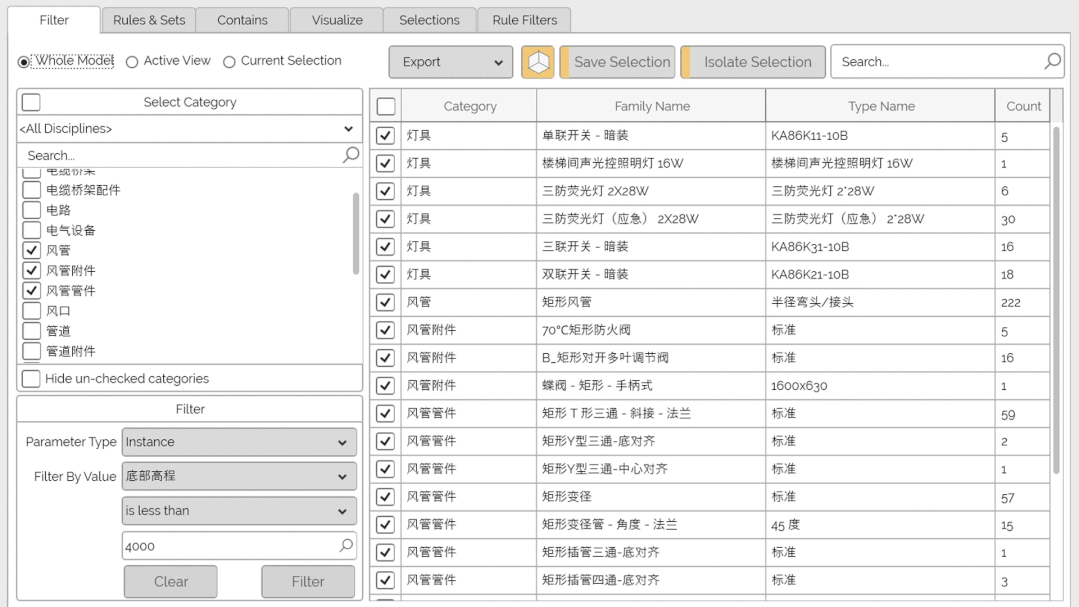

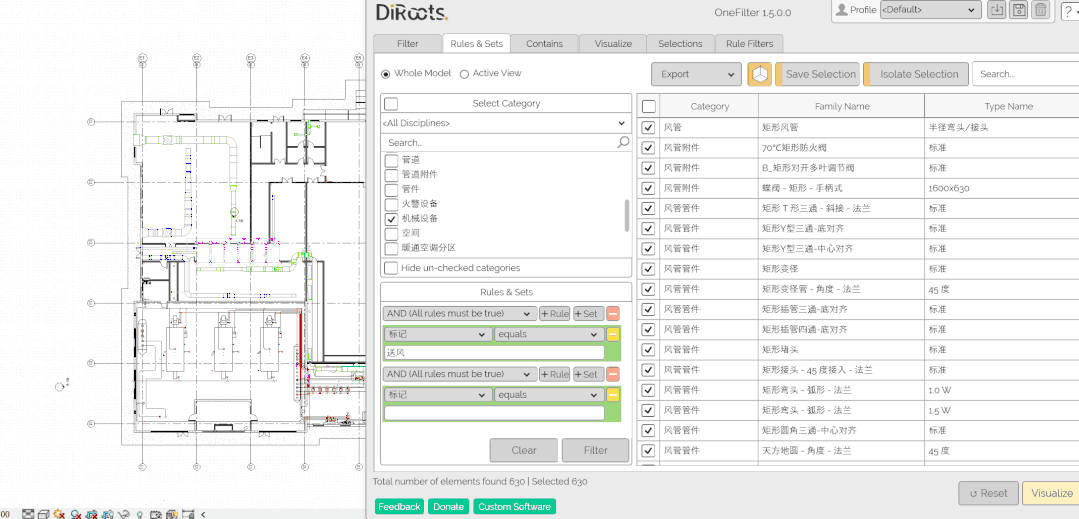

DiRoots提供了一系列非常强大的过滤功能，你可以给筛选器添加各种参数规则来交叉选择，比如「底标高低于2米的回风管道」、「3层天花板编码以AX开头的灯具」、「由设计师张三负责的地下室构件」等等；甚至可以按照不同房间里包罗的构件来交叉筛选，建筑和精装的小同伴会比较常用。
这些构件筛选出来做什么呢？你可以在插件里一键隔离选择的构件，也可以一键给筛选的构件生成3D剖切视图。

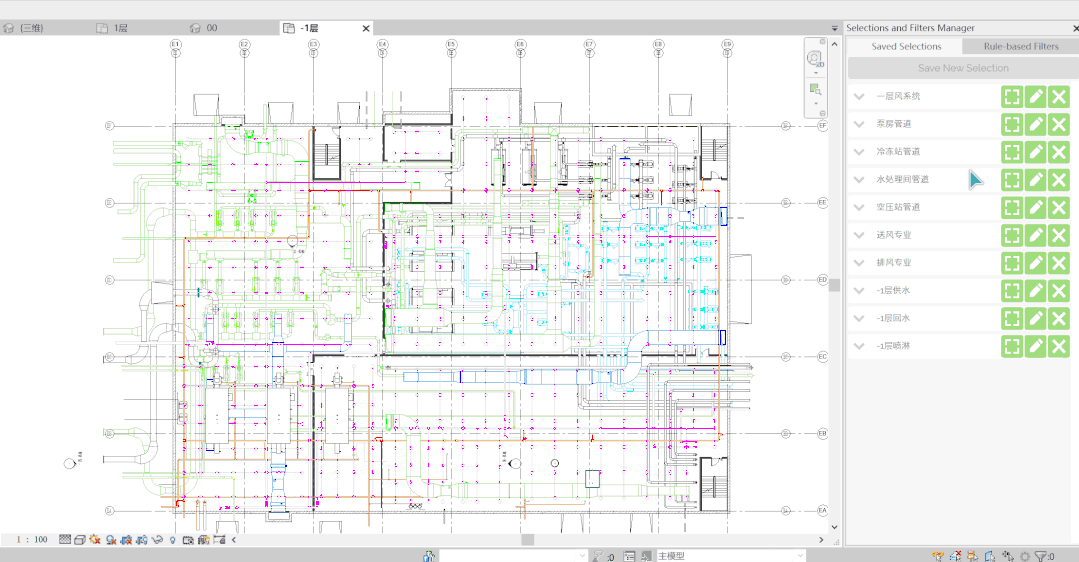

更棒的是，你可以把每一次筛选的构件保存成一个聚集，悬浮在Revit窗口一侧，做项目标时候只要点击对应的聚集按钮，就能按你保存的需求一键全选，经常要反复操作调整的一些构件的时候会特别方便。
轻松给大量构件上颜色
无论是出图的时候，还是交付机电模子的时候，都需要给不同的构件上不同的颜色。
Revit原生功能干这个活儿，实在是一件很让人头大的事，你可以利用过滤器上色、利用管道系统上色、利用材质上色，但是操作麻烦不说，每种方法之间还有冲突，而且每次创建新的视图都需要重新设置颜色，特别费事。

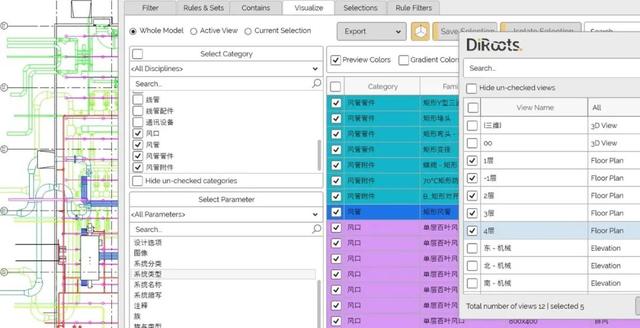

DiRoots的颜色功能是我特别喜欢的模块，你可以在前面说的过滤器里，把过滤出来的各种构件批量发送到上色器，然后选择区分颜色的参数，比如系统类型，就可以按照自己的需要给不同构件上色了。
你还可以批量把颜色方案应用到任意多个视图，只要轻轻点一下，所有视图中的颜色就都上好了，不需要一个个再单独调整视图了。
颜色方案可以随时修改，可以设置随机颜色或者渐变颜色，也可以按照项目标要求来定义每个颜色的色号。
构件智能批量编号
做项目标时候，经常会碰到需要给构件编号的需求，比如房间和门窗。不过在Revit里只能一个个选中构件，填写编号，万一哪个编号错了还需要重新编辑。
你只要打开插件，勾选需要编号的族，输入编号的文本规则，剩下的就是批量操作了。

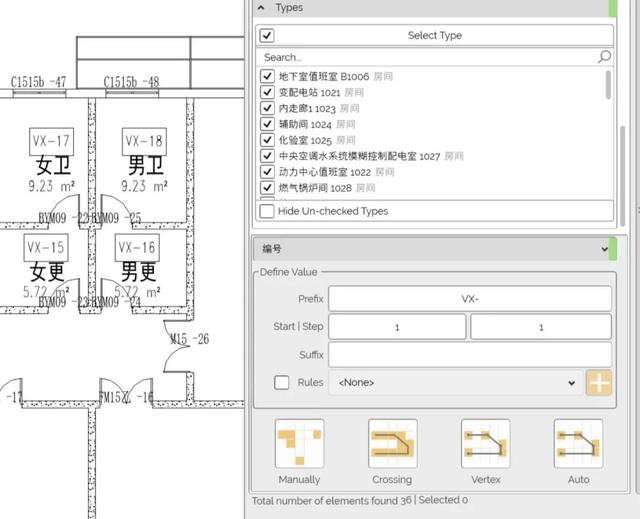

DiRoots提供了几种非常方便的编号方式，你可以让程序自动进行随机编号，也可以一个个点击构件编号，还可以画一条折线，所有被它穿过的构件都按顺序实现编号，然后这些编号就被写进相应的参数里了。
把任何表格扔到模子里
这个模块不是给Revit已有的某个功能进步效率，而是完成了一件Revit完全不能实现的事儿：插入外部Excel表格。
咱们都知道，想在Revit视图里插入一张表格，那么这个表格必须是Revit自己做的，它要关联到某些族参数才气生成，经常看到有设计师只为了出一张表，就要建模子、改参数。但偶然候我们就是要插入一张和模子不要紧的表格，咋办？
DiRoots就办理了这个难题。这里我在外部编辑了一张《技术部设计面积考核表》，跟模子没有关系，用DiRoots可以一键把它导入到模子里，排版、字体全都能继承过来，连表格里的图片都能导进来，太帅了。
|
